ตลับลูกปืนแกนหมุนมีบทบาทอย่างไรในเครื่องกัด CNC แนวตั้ง?

ในฐานะซัพพลายเออร์ของโรงงาน CNC แนวตั้ง ฉันได้เห็นโดยตรงถึงบทบาทที่ขาดไม่ได้ของตลับลูกปืนแกนหมุนในเครื่องจักรที่มีความซับซ้อนเหล่านี้ ในขอบเขตของการผลิตสมัยใหม่ โรงสี CNC แนวตั้งถูกนำมาใช้กันอย่างแพร่หลายในด้านความแม่นยำ ประสิทธิภาพ และความคล่องตัว แบริ่งสปินเดิลแม้จะดูเหมือนเป็นส่วนประกอบขนาดเล็ก แต่ก็เป็นหมุดยึดที่ช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุดของทั้งระบบ

ทำความเข้าใจกับแกนหมุนในโรงงาน CNC แนวตั้ง

ก่อนที่จะเจาะลึกบทบาทของแบริ่งสปินเดิล จำเป็นต้องทำความเข้าใจฟังก์ชันของสปินเดิลในโรงสี CNC แนวตั้งก่อน สปินเดิลเป็นหัวใจสำคัญของเครื่องจักร ทำหน้าที่หมุนเครื่องมือตัดด้วยความเร็วสูง การหมุนนี้มีความสำคัญอย่างยิ่งต่อการดำเนินการตัดเฉือนต่างๆ เช่น การกัด การเจาะ และการคว้าน ความแม่นยำและความเสถียรของการหมุนของสปินเดิลส่งผลโดยตรงต่อคุณภาพของชิ้นส่วนที่กลึง

บทบาทของแบริ่งแกนหมุน

1. การสนับสนุนแบบหมุนเวียน

บทบาทหลักอย่างหนึ่งของแบริ่งแกนหมุนคือการให้การสนับสนุนแกนหมุนที่กำลังหมุน ช่วยให้แกนหมุนหมุนได้อย่างราบรื่นและมีแรงเสียดทานน้อยที่สุด ตลับลูกปืนแกนหมุนคุณภาพสูงได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อแรงในแนวรัศมีและแนวแกนที่เกิดขึ้นระหว่างกระบวนการตัดเฉือน ตัวอย่างเช่น เมื่อโรงกัด CNC แนวตั้งทำการกัดงานหนัก แรงตัดที่กระทำกับเครื่องมือจะถูกถ่ายโอนไปยังสปินเดิล แบริ่งสปินเดิลจะต้องสามารถรับแรงเหล่านี้ได้โดยไม่มีการโก่งตัวมากเกินไป ทำให้มั่นใจได้ว่าเครื่องมือจะรักษาเส้นทางและความแม่นยำที่ต้องการไว้

2. ความแม่นยำและความแม่นยำ

การได้รับความแม่นยำและเที่ยงตรงสูงเป็นสิ่งสำคัญยิ่งในการตัดเฉือน CNC แบริ่งแกนหมุนมีบทบาทสำคัญในเรื่องนี้ ได้รับการออกแบบให้มีพิกัดความเผื่อต่ำมากเพื่อรักษาตำแหน่งของสปินเดิลให้อยู่ในขอบเขตข้อผิดพลาดที่แคบมาก การเบี่ยงเบนใดๆ ในตำแหน่งสปินเดิลอาจทำให้เกิดความคลาดเคลื่อนของมิติในชิ้นส่วนที่กลึงได้ ตัวอย่างเช่น ในการผลิตส่วนประกอบด้านการบินและอวกาศ ซึ่งพิกัดความเผื่ออาจจำกัดได้เพียงไม่กี่ไมโครเมตร คุณภาพของตลับลูกปืนแกนหมุนจะเป็นปัจจัยกำหนดในการปฏิบัติตามข้อกำหนดที่เข้มงวดเหล่านี้

3. ความเร็วและประสิทธิภาพ

โรงสี CNC แนวตั้งมักจำเป็นต้องทำงานที่ความเร็วแกนหมุนสูงเพื่อเพิ่มผลผลิต แบริ่งแกนหมุนได้รับการออกแบบมาเพื่อรองรับการหมุนด้วยความเร็วสูงเหล่านี้ ทำจากวัสดุที่ทนความร้อนได้ดีเยี่ยมและมีค่าสัมประสิทธิ์แรงเสียดทานต่ำ เมื่อสปินเดิลหมุนด้วยความเร็วสูง ตลับลูกปืนจะสร้างความร้อนน้อยที่สุด ซึ่งช่วยป้องกันการขยายตัวจากความร้อน และรักษาเสถียรภาพของกระบวนการตัดเฉือน ช่วยให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพ ลดรอบเวลาและเพิ่มผลผลิตโดยรวม ตัวอย่างเช่น ในสถานการณ์การผลิตจำนวนมาก สปินเดิลความเร็วสูงพร้อมตลับลูกปืนที่ออกแบบมาอย่างดีสามารถปรับปรุงปริมาณงานของโรงงานผลิตได้อย่างมาก

4. การลดการสั่นสะเทือน

ในระหว่างกระบวนการตัดเฉือน การสั่นสะเทือนอาจเกิดขึ้นได้จากหลายปัจจัย เช่น แรงตัดที่ไม่สม่ำเสมอหรือความไม่สมดุลของเครื่องมือตัด การสั่นสะเทือนที่มากเกินไปอาจทำให้ได้ผิวสำเร็จที่ไม่ดี การสึกหรอของเครื่องมือก่อนเวลาอันควร และอาจสร้างความเสียหายให้กับเครื่องจักรได้ แบริ่งแกนหมุนได้รับการออกแบบมาเพื่อรองรับการสั่นสะเทือนเหล่านี้ ทำให้สภาพแวดล้อมการตัดเฉือนราบรื่นและมีเสถียรภาพมากขึ้น การลดการสั่นสะเทือนทำให้คุณภาพของชิ้นส่วนกลึงดีขึ้น และยืดอายุการใช้งานของเครื่องมือตัด

ประเภทของตลับลูกปืนแกนหมุนที่ใช้ในโรงงานซีเอ็นซีแนวตั้ง

1. ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมักใช้ในโรงงาน CNC แนวตั้ง ได้รับการออกแบบมาเพื่อรองรับโหลดทั้งแนวรัศมีและแนวแกนพร้อมกัน มุมสัมผัสของตลับลูกปืนเหล่านี้ช่วยให้รองรับการหมุนด้วยความเร็วสูงในขณะที่ยังคงความแข็งแกร่งไว้ได้ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่ต้องการความเที่ยงตรงสูงและความเร็วสูง เช่น ในการตัดเฉือนชิ้นส่วนขนาดเล็กถึงขนาดกลาง

2. แบริ่งลูกกลิ้งทรงกระบอก

แบริ่งลูกกลิ้งทรงกระบอกขึ้นชื่อในด้านความสามารถในการรับน้ำหนักในแนวรัศมีสูง มักใช้ร่วมกับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมเพื่อให้การรองรับเพิ่มเติมสำหรับสปินเดิล ในการใช้งานที่โรงกัด CNC แนวตั้งจำเป็นต้องรับภาระหนักในแนวรัศมี เช่น ในการตัดเฉือนชิ้นส่วนขนาดใหญ่หรือในการกัดหยาบ แบริ่งลูกกลิ้งทรงกระบอกสามารถช่วยรับประกันความเสถียรของสปินเดิลได้

3. แบริ่งลูกกลิ้งเรียว

แบริ่งลูกกลิ้งเรียวสามารถรับน้ำหนักได้ทั้งแนวรัศมีและแนวแกน และสามารถรองรับการวางแนวที่ไม่ตรงได้ เหมาะสำหรับการใช้งานที่สปินเดิลอาจอยู่ภายใต้สภาวะการโหลดที่ซับซ้อน ในโรงงาน CNC แนวตั้งบางแห่ง แบริ่งลูกกลิ้งเรียวถูกนำมาใช้เพื่อรองรับสปินเดิลในสถานการณ์ที่มีรูปแบบการโหลดไม่สม่ำเสมอ หรือเมื่อจำเป็นต้องมีความยืดหยุ่นในระดับหนึ่งในการจัดเรียงตลับลูกปืน

ผลกระทบของตลับลูกปืนแกนหมุนต่อประสิทธิภาพของเครื่องจักรและคุณภาพของผลิตภัณฑ์

คุณภาพของแบริ่งแกนหมุนมีผลกระทบโดยตรงต่อประสิทธิภาพของโรงงาน CNC แนวตั้งและคุณภาพของผลิตภัณฑ์ที่กลึง แบริ่งสปินเดิลที่เลือกสรรมาอย่างดีและบำรุงรักษาอย่างเหมาะสมสามารถให้ประโยชน์ดังต่อไปนี้:

• ผลผลิตที่สูงขึ้น: ดังที่กล่าวไว้ข้างต้น การทำงานด้วยความเร็วสูงและมีประสิทธิภาพเกิดขึ้นได้จากตลับลูกปืนแกนหมุนที่ดี ซึ่งสามารถเพิ่มอัตราการผลิตของเครื่องจักรได้อย่างมาก
• ปรับปรุงคุณภาพผลิตภัณฑ์: ความแม่นยำและความแม่นยำในการตัดเฉือนได้รับการปรับปรุง นำไปสู่ชิ้นส่วนที่เหมาะสมยิ่งขึ้นและผลิตภัณฑ์สำเร็จรูปคุณภาพสูงขึ้น สิ่งนี้มีความสำคัญอย่างยิ่งในอุตสาหกรรมต่างๆ เช่น การผลิตยานยนต์ การบินและอวกาศ และอุปกรณ์ทางการแพทย์ ซึ่งคุณภาพของส่วนประกอบสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อความปลอดภัยและประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้าย
• ยืดอายุการใช้งานของเครื่องจักร: ด้วยการลดการสึกหรอของสปินเดิลและส่วนประกอบอื่นๆ แบริ่งสปินเดิลคุณภาพสูงสามารถช่วยยืดอายุการใช้งานโดยรวมของโรงงาน CNC แนวตั้งได้ ซึ่งช่วยลดความจำเป็นในการซ่อมแซมและเปลี่ยนชิ้นส่วนบ่อยครั้ง ส่งผลให้ต้นทุนการดำเนินงานลดลงในระยะยาว

การนำเสนอผลิตภัณฑ์ของเรา

ที่บริษัทของเรา เรามีโรงกัด CNC แนวตั้งหลายประเภทที่ติดตั้งตลับลูกปืนสปินเดิลคุณภาพสูง เครื่องจักรของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้า ตั้งแต่โรงงานขนาดเล็กไปจนถึงโรงงานผลิตขนาดใหญ่

ตัวอย่างเช่นของเราGMMD - 6046 เครื่องกัดโครงสำหรับตั้งสิ่งของแบบเสาคู่เป็นเครื่องจักรที่ทรงพลังและอเนกประสงค์ เหมาะสำหรับงานตัดเฉือนงานหนัก มีแบริ่งสปินเดิลขั้นสูงที่ให้ความแม่นยำและเสถียรภาพสูงระหว่างการทำงาน

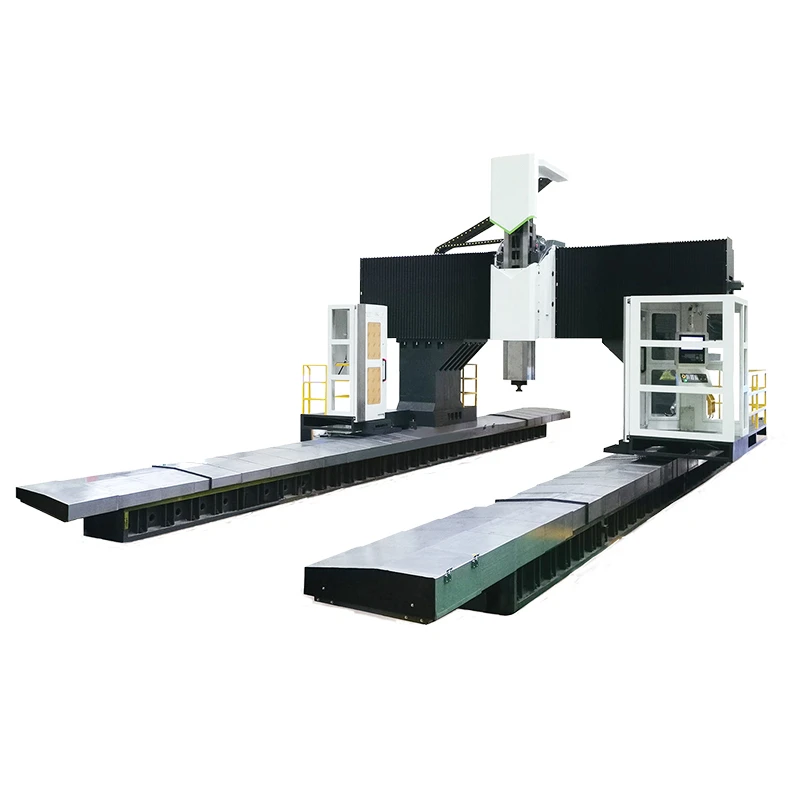

อีกหนึ่งทางเลือกที่ดีของเราCNC Gantry Machining Center ความแข็งแรงสูง GMMD - 18046. เครื่องจักรนี้ได้รับการออกแบบสำหรับการตัดเฉือนชิ้นส่วนขนาดใหญ่ที่มีความแม่นยำสูง ตลับลูกปืนแกนหมุนที่เลือกสรรมาอย่างดีในเครื่องจักรนี้มีส่วนช่วยให้มีสมรรถนะและความน่าเชื่อถือที่ยอดเยี่ยม

นอกจากโรงงาน CNC ของเราแล้ว เรายังจำหน่ายเครื่องมือตัดที่หลากหลาย เช่นGME - SA210 ดอกกัดหยาบอะลูมิเนียม. เครื่องมือตัดของเราได้รับการออกแบบมาให้ทำงานร่วมกับเครื่องจักรของเรา เพื่อให้มั่นใจถึงผลลัพธ์การตัดเฉือนที่เหมาะสมที่สุด

เชื่อมต่อกับเรา

หากคุณอยู่ในตลาดสำหรับโรงกัด CNC แนวตั้ง หรือมีคำถามใดๆ เกี่ยวกับตลับลูกปืนแกนหมุนและบทบาทในกระบวนการผลิต เรายินดีรับฟังจากคุณ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการค้นหาโซลูชันที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ ติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและสำรวจว่าผลิตภัณฑ์ของเราสามารถปรับปรุงการดำเนินงานการผลิตของคุณได้อย่างไร

อ้างอิง

• คู่มือการตัดโลหะ ฉบับที่สี่ โดย Carl J. Lindberg
• เทคโนโลยีการตัดเฉือน CNC: บทนำ โดย R. Subramanian
• เทคโนโลยี Spindle สำหรับการตัดเฉือนความเร็วสูง เรียบเรียงโดย Yoram Koren
