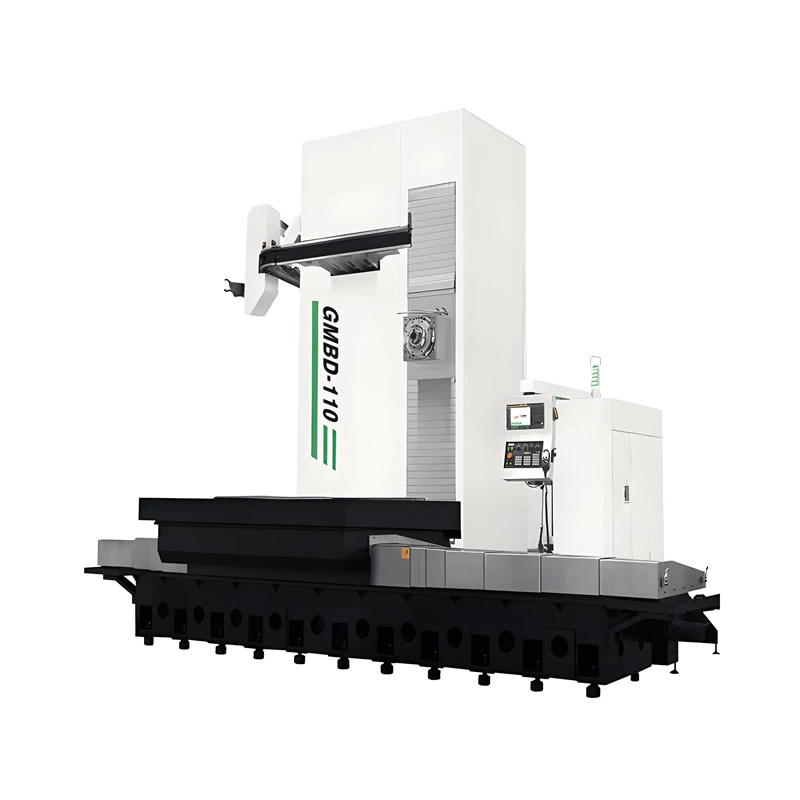

ศูนย์เครื่องจักรกลที่น่าเบื่อแนวนอน GMBD-110/8T

เรื่อง

ข้อมูลจำเพาะ

หน่วย

GMBD-110/8T

การท่องเที่ยว

x/y/z/w-axis

มม.

3000/2000/1500/550

สปินเดิลจมูกไปยัง worktable

มม.

65-2065

แกนหมุนไปยังคอลัมน์

มม.

-2050

x/y guideway

คู่มือโรลเลอร์

เวิร์มได้

ขนาด worktable (LXW)

มม.

1400*1600

โหลดตารางสูงสุด

กิโลกรัม

8000

สกรูโต๊ะ

ไม่/มม.

0.001

แกนหมุน

ประเภทแกนหมุน (หมายเลขรุ่น / ขนาดการติดตั้ง)

มม.

BT50

ความเร็วแกนหมุน

รอบต่อนาที

3000

ประเภทไดรฟ์แกนหมุน

ประเภทเกียร์

เส้นผ่านศูนย์กลางบาร์ที่น่าเบื่อ

มม.

φ110

ฟีด

Traverse อย่างรวดเร็ว (x/y/z)

M/นาที

10/10/6

การตัดป้อน (x/y/z)

มม./นาที

10000

เครื่องมือ

ผู้เปลี่ยน

(ตัวเลือก)

เครื่องเปลี่ยนเครื่องมืออัตโนมัติ

ประเภทติดตาม

ประเภทของเครื่องมือ

พิมพ์

BT50

ความสามารถในการจัดเก็บเครื่องมือ

เครื่องมือ

40

สูงสุด เส้นผ่านศูนย์กลางเครื่องมือ (อยู่ติดกัน)

มม.

125

เส้นผ่านศูนย์กลางสูงสุด (ว่าง)

มม.

250

ความยาวสูงสุด.

มม.

500

น้ำหนักสูงสุด

กิโลกรัม

25

เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด

วินาที

14

เครื่องยนต์

มอเตอร์แกนหมุน

กิโลวัตต์

aii22/8000

เซอร์โวมอเตอร์สามแกน

กิโลวัตต์

AIF30/4000/AIF40B/3000/AIF30/4000/AIF22/3000

ตัดมอเตอร์ปั๊มน้ำ

m/h-m

4-60

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง x/y/z/w

มม.

0.01/0.01/0.01/0.012

X/Y/Z/W ความแม่นยำในการวางตำแหน่งซ้ำ ๆ

มม.

0.005/0.008/0.005/0.008

พลัง

ความต้องการพลังงาน

KVA

50

ที่จำเป็น

ความต้องการแรงดันอากาศ

kg/cm²

6^8

อื่น

ขนาดภายนอก ((l/w/h))

มม.

6800*6000*5500

น้ำหนักขั้นต้น

t

34.5

เครื่องเปลี่ยนเครื่องมือประเภทแขน

การแตะที่เข้มงวด

ไฟทำงาน Dual LED

ลมจมูกสปินเดิล

ระบบระบายความร้อนและการหล่อลื่น

แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า

LED 3 ไฟเตือนสี

สลักเกลียวและแผ่นรอง

ยามกึ่งสิ้นสุด

ถังน้ำหล่อเย็นและถาดชิป

อุปกรณ์ป้องกันความปลอดภัย

โต๊ะโรตารี

รถไฟคู่มือที่มีความแม่นยำสูง

สกรูบอลน็อตคู่ขนาดใหญ่เส้นผ่าศูนย์กลาง

แกนไฟฟ้าความเร็วสูง

ชิ้นงานและเครื่องมือโพรบ

CTS

ระบบสายพานลำเลียงชิป

พายน้ำมัน

ระบบวัดชิ้นส่วนอะไหล่อัตโนมัติ
