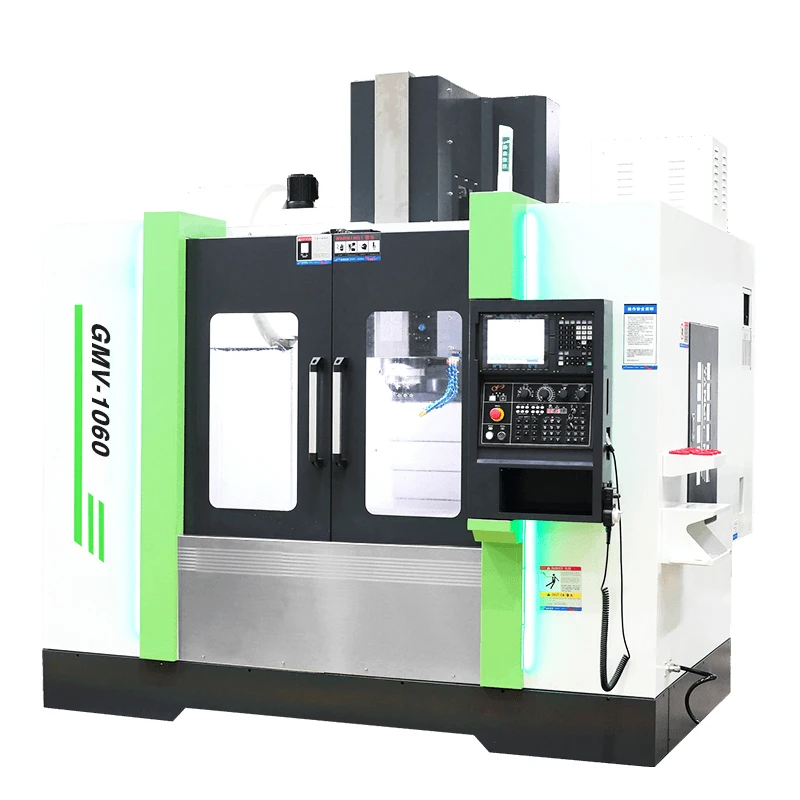

VMC CNC Machining Center GMV-1060

ศูนย์เครื่องตัดเฉือนแนวตั้งเป็นเครื่องจักรมัลติฟังก์ชั่นที่มีความยืดหยุ่นมากและพร้อมกับการกัดสามารถทำหน้าที่เช่นน่าเบื่อการทำเกลียวและการขุดเจาะ พวกเขามีข้อได้เปรียบเพิ่มเติมในการดำเนินการเชิงกลและมีเครื่องมือที่หลากหลายในตัวเปลี่ยนและมีตัวเลือกมากมายเพื่อเพิ่มประสิทธิภาพและปรับแต่งผลผลิต การออกแบบโครงสร้างของศูนย์เครื่องตัดเฉือนแนวตั้ง CNC ช่วยในการติดตั้งชิ้นงานในสไตล์ที่ง่าย

หลักการทำงานของ VMC เกี่ยวข้องกับการแปลงเครื่องมือและพารามิเตอร์เครื่องต่าง ๆ ที่จำเป็นสำหรับชิ้นส่วนเป็นรหัสข้อมูลที่อ่านได้โดยอุปกรณ์ควบคุมตัวเลขของเครื่อง โปรแกรมการประมวลผลช่วยในการจัดการโปรแกรม CNC ของส่วนประกอบโดยอัตโนมัติ โดยทั่วไปแล้ว VMCs จะมีพิกัดการเคลื่อนไหวเชิงเส้นสามแบบโดยมี worktable ติดอยู่กับตารางโรตารี่แกนแนวนอนเพื่อให้สามารถสร้างชิ้นงานวงกลมโดยไม่มีปัญหาใด ๆ



1. สามแกนใช้สกรูเกรดthkφ40-C3 ญี่ปุ่น, สามแกนใช้แบริ่งดั้งเดิมของ NSK (3062), 3+2 โหมด, การรักษาด้วยแรงตึงล่วงหน้าเพื่อป้องกันการเคลื่อนที่ด้วยความร้อน

2. BBT40 เส้นผ่านศูนย์กลางภายนอก 150 มม. ความแข็งแรงสูง 10,000 รอบต่อนาทีแกนหมุนจมูกสั้น มันใช้แบริ่ง 5 แบริ่งหัวฉีดน้ำยาหล่อเย็นแบบสปินเดิลและแกนหมุนไฟฟ้า HSK-63 เสริม

3. WorkTable 1020*570 มม.

4. การเดินทางสามแกน x: 900/y: 570/z: 680 ตำแหน่งการติดตั้งที่สงวนไว้ของเครื่องชั่งเชิงเส้นแสงสามารถติดตั้ง ballscrew แบบระบายความร้อนด้วยน้ำมันกลวง

5. เครื่องชั่งเชิงเส้นแสง ตัวเลือก Heidenhain, เครื่องชั่งเชิงเส้นแสง fagor, ความแม่นยำ± 5um, เพื่อให้แน่ใจว่าความแม่นยำในการวางตำแหน่งของเครื่องมือเครื่องจักร

6. ติดตั้ง Guideway เชิงเส้น rexroth ของญี่ปุ่นหรือเยอรมันความกว้างของ Guideway เชิงเส้นสูงถึง 45 มม.

7. โครงสร้างแขนสองชั้นคอลัมน์ความแข็งแกร่งที่ดีกว่า

8. การประมวลผลระบบถ่วงดุลอากาศมาตรฐานมีความเสถียรมากขึ้น
