เครื่องมือตัดสีมิลลิ่ง: คู่มือที่สมบูรณ์สำหรับประเภทการใช้และเคล็ดลับ

คุณเคยดูบล็อกโลหะเปลี่ยนเป็นส่วนที่ราบรื่นและแม่นยำและสงสัยว่าเครื่องมือที่คมชัดใดที่ทำให้มันเกิดขึ้น? เครื่องมือนั้นมักจะเป็นเครื่องตัดสีม่วง . คัตเตอร์มิลลิ่งถูกใช้ทุกวันในโรงงานและสถานที่ทำงานขนาดเล็กเพื่อชิ้นรูปร่างและโลหะแกะสลักพลาสติกไม้และสารอื่น ๆ ที่หลากหลาย .}

หลังจากที่คุณเรียนรู้วิธีการใช้เครื่องมือคัตเตอร์มิลลิ่งคุณสามารถสำรวจการออกแบบที่แตกต่างกันมากมายและบรรลุคุณภาพที่ดีขึ้นในสิ่งที่คุณทำ . คู่มือนี้ครอบคลุมทุกรายละเอียดเกี่ยวกับการกัดตัดหารือกันว่าพวกเขาใช้งานได้อย่างไร

การโม่คืออะไร?

การโม่เป็นกระบวนการที่วัสดุถูกลบออกจากชิ้นงานที่มีเครื่องมือตัดหมุน . เครื่องจับคัตเตอร์และหมุนมันให้คุณเคลื่อนย้ายชิ้นงานของคุณ แม้แต่รูปทรงสามมิติ . การตั้งค่าการกัดที่ดีจะเปลี่ยนสต็อกธรรมดาให้กลายเป็นชิ้นส่วนที่แม่นยำและเสร็จสิ้นในนาที .

ฟันคัตเตอร์แต่ละตัวในรอบการโม่จะพบชิ้นงานตัดชิ้นส่วนและล้างตัวเองสำหรับฟันถัดไปเพื่อใช้งาน . เพราะการตัดที่รวดเร็วและซ้ำ และสร้างพื้นผิวที่สวยงาม .

เครื่องตัดหม้อทำงานอย่างไร

เครื่องตัดทุกตัวตามแนวคิดเดียวกัน: พวกเขาหมุนไปรอบ ๆ ตัวเองและขอบของพวกเขาหนีบลงบนชิ้นส่วนที่มีการตัดเฉือน . ฟันคัตเตอร์ที่มีหมายเลขทั้งหมดมีใบหน้าคราดใบหน้าบรรเทาและขอบตัดที่คมชัด . เมื่อฟันไหลออกมา วาง .

มีหลายกองกำลังเข้ามาเล่นในระหว่างการกัด:

●แรงตัดผลักเครื่องตัดเข้าไปในชิ้นงาน .

●พลังเรเดียลพยายามที่จะย้ายคัตเตอร์ไปด้านข้าง .

●แรงตามแนวแกนพยายามดึงคัตเตอร์ไปตามแกน .

หากคุณเพิกเฉยต่อแรงเหล่านี้เครื่องตัดสามารถสั่นสะเทือนพูดคุยหรือทำลาย . ผู้สร้างเครื่องจักรออกแบบแกนหมุนตลับลูกปืนและตัวยึดเครื่องมือเพื่อต้านทานโหลดเหล่านี้ . คุณยังสามารถปรับความลึกของการตัดและอัตราการป้อนเพื่อให้กองกำลังอยู่ภายใต้การควบคุม .}

ปัจจัยสำคัญอีกประการหนึ่งคือความหนาของชิป . ฟันแต่ละซี่สามารถลบวัสดุจำนวนหนึ่งได้ทุกครั้งที่มันตัด . ถ้าชิปบางเกินไปขอบอาจถูและหมองคล้ำอย่างรวดเร็ว . ถ้าชิปหนาเกินไป จุด .

ส่วนหลักของเครื่องตัดกัด

ก่อนที่เราจะดำน้ำเป็นประเภทคัตเตอร์ลองดูชิ้นส่วนที่หม้อตัดส่วนใหญ่แบ่งปัน:

ตัวเลขจะสามารถมองเห็นได้ตามพื้นที่ก้านไม่ว่าจะพิมพ์หรือแกะสลักบนเครื่องตัด . พวกเขาบ่งบอกถึงเส้นผ่านศูนย์กลางของเครื่องตัดและก้าน, ขลุ่ยจำนวนเท่าใดและประเภทของคาร์ไบด์หรือ hss ที่ใช้ .

วัสดุคัตเตอร์

ประสิทธิภาพของคัตเตอร์เริ่มต้นด้วยวัสดุที่สร้างขอบ . ตัวเลือกทั่วไปสี่ตัวเลือกครอบงำร้านค้าสมัยใหม่:

●เหล็กความเร็วสูง (HSS) มีค่าใช้จ่ายน้อยลงต่อต้านการกระแทกและทำงานได้ดีกับโลหะและพลาสติกที่นุ่มกว่า . มันจะหมองคล้ำได้เร็วขึ้นบนโลหะผสมแข็ง แต่คุณสามารถ regrind ได้หลายครั้ง .}

●คาร์ไบด์ผสมผสานอนุภาคทังสเตนคาร์ไบด์เข้ากับสารยึดเกาะเช่นโคบอลต์ . มันยังคงคมชัดด้วยความเร็วและอุณหภูมิที่สูงขึ้นดังนั้นคุณสามารถตัดเหล็กแข็งสแตนเลสและเหล็กหล่อโดยไม่ชะลอตัวลง . คาร์ไบด์

● Cermet เป็นส่วนผสมของเซรามิกและโลหะ Cermet จัดการอุณหภูมิที่สูงมากและทำให้กระจกเสร็จสิ้นบนเหล็ก . มันไม่ชอบการสั่นสะเทือนและการตัดขัดจังหวะ .}

●เครื่องตัดเซรามิกเซรามิกต่อสู้กับอัลลอยด์ซุปเปอร์อัลลอยด์ด้วยความเร็วสูง . พวกเขาเรืองแสงสีแดงร้อนในการตัด แต่ยังรักษาขอบของพวกเขา . ใช้กับเครื่องที่แข็งและตัดอย่างต่อเนื่อง .}

ร้านค้าหลายแห่งเก็บทั้ง HSS และ Carbide End Mills ไว้ในมือโดยใช้ HSS สำหรับการตัดหยาบในสต็อกที่อ่อนนุ่มและคาร์ไบด์สำหรับการตกแต่งความเร็วสูงหรือโลหะแข็ง .

ครอบครัวคัตเตอร์พื้นฐาน

เครื่องตัดสีมีหลายรูปแบบแต่ละอันสร้างขึ้นสำหรับงานพิเศษ . ให้แยกครอบครัวใหญ่ ๆ โดยละเอียด .}

จุดสิ้นสุดโรงงาน

จุดสิ้นสุดของ Mills จัดอันดับให้เป็น workorses ของโลกสีการกัด . พวกเขาดูเหมือนการฝึกซ้อมหนา แต่มีขลุ่ยที่วิ่งไปตามด้านข้างและปลายของพวกเขา . คุณสามารถพุ่งไปที่ศูนย์กลาง, กระเป๋าด้านข้างและแกะสลักพื้นผิว 3D คอมเพล็กซ์ .

Square End: ปลายแบนสำหรับมุมคม .

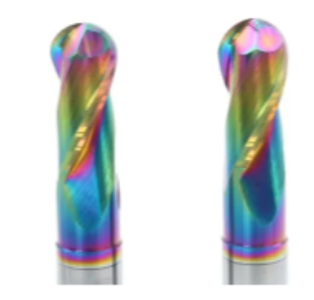

บอลจมูก: ปลายโค้งมนสำหรับเส้นโค้งเรียบ .

รัศมีมุม: เคล็ดลับรัศมีขนาดเล็กที่ช่วยเพิ่มความแข็งแรงและลดการบิ่น .

Roughing (Corn Cob): ฟันหยักที่ทำลายชิปสำหรับการกำจัดสต็อกอย่างรวดเร็ว .

Micro End Mills: เส้นผ่านศูนย์กลางเล็ก ๆ ลงไปที่ 0 . 1 มม. สำหรับงานที่ละเอียดอ่อน

หน้าโรงงาน

โรงสีใบหน้าหรือโรงสีเปลือกหั่นกว้างใบหน้าแบนบนชิ้นงานขนาดใหญ่ . พวกเขาติดตั้งบนอาร์เบอร์และพกแทรกคาร์ไบด์หลายตัว . คุณตั้งค่าเม็ดมีดเพื่อให้พื้นผิวที่มีความเรียบ .}}

โรงงานหน้ามักใช้การออกแบบเรคที่เป็นบวกซึ่งตัดด้วยแรงน้อยกว่าซึ่งช่วยในเครื่องจักรที่อ่อนแอกว่า . คุณยังสามารถสลับเม็ดมีดเพื่อจับคู่เหล็กเหล็กหล่อหรืออลูมิเนียม .

แผ่นพื้นและโรงสีด้านข้าง

Slab Mills มีลักษณะคล้ายใบเลื่อยหนา . คุณเลื่อนโรงสีไปด้านข้างของบล็อกเพื่อลบวัสดุทั้งหมด . โรงสีด้านข้างมีฟันทั้งสองด้านและด้านข้างดังนั้นคุณสามารถตัดช่องหรือขั้นตอนในการยิงหนึ่งนัด .}}}}

เครื่องตัดมุม

เครื่องตัดมุมหั่น V-grooves, chamfers และ dovetails . มุมที่พบบ่อยที่สุดคือ 45 องศาและ 60 องศา แต่คุณสามารถค้นหามุมใดก็ได้ที่คุณต้องการ . คัตเตอร์คีย์วูดคีย์ตกอยู่ในกลุ่มนี้; พวกเขาโรงสีกระเป๋าวงกลมขนาดเล็กสำหรับคีย์ Woodruff บนเพลา .

รูปแบบมีด

แบบฟอร์มตัดมีโปรไฟล์พิเศษที่ชิ้นส่วนจะต้องตรงกับ . เครื่องตัดเกียร์โรงงานเธรดและตัวตัดรัศมีตกอยู่ภายใต้ชื่อนี้ . พวกเขาประหยัดเวลาในชิ้นส่วนที่ต้องการรูปร่างซ้ำ . เช่นเดียวกับการตัดเกียร์หนึ่ง

T-slot และ dovetail cutters

T-slot cutters กระโดดลงไปในสล็อตนักบินและขยายด้านล่างเพื่อสร้างสล็อตรูปตัว T . cutters dovetail รูปร่างด้านข้างสำหรับการเลื่อนหรือข้อต่อที่แข็งแกร่งในตารางเครื่อง .}}

ใบมีดบิน

คัตเตอร์แมลงวันดูเรียบง่าย: บิตเครื่องมือ HSS หรือคาร์ไบด์ตัวเดียวที่ถูกจับในร่างกายที่หมุนเหมือนข้อเหวี่ยง . ในขณะที่ช้ากว่าโรงสีใบหน้าหลายฟันคัตเตอร์บินสร้างพื้นผิวที่กว้างและแบนมากในราคาต่ำ .

เรขาคณิตฟันและฟลุต

รูปร่างของฟันแต่ละซี่ควบคุมการไหลของชิปแรงตัดและพื้นผิวเสร็จสิ้น . องค์ประกอบสำคัญรวมถึง:

Rake Angle: มุมระหว่างใบหน้าคราดและเส้นรัศมี . rake บวกชิ้นโลหะได้ง่าย แต่ทำให้ขอบ . reake เชิงลบเพิ่มความแข็งแกร่งให้กับขอบ แต่ต้องการพลังงานมากขึ้น .}}

มุมบรรเทาทุกข์: การกวาดล้างด้านหลังขอบตัด . การบรรเทาน้อยเกินไปทำให้เกิดการถู; ลดความแข็งแรงของขอบมากเกินไป .

Helix Angle: ความชันของขลุ่ย . helix สูง (40 องศา) ยกชิปขึ้นอย่างรวดเร็วและตัดได้อย่างราบรื่นซึ่งช่วยในอลูมิเนียม . helix ต่ำ (20 องศา) ตัดวัสดุที่หนักขึ้น

ด้วยการผสมเรค, โล่งอกและเกลียว, วิศวกรออกแบบเครื่องตัดที่พอดีกับวัสดุแต่ละชนิด . เช่นโรงสีปลายหยาบอาจใช้เกลียวตัวแปรที่มีระยะห่างที่ไม่สม่ำเสมอเพื่อทำลายจังหวะชิป

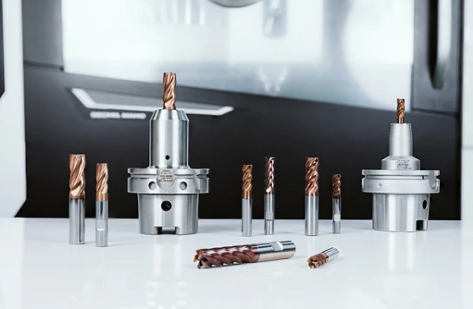

การเคลือบและการรักษาพื้นผิว

เครื่องตัดที่ทันสมัยไม่ค่อยอยู่ธรรมดา . ผู้ผลิตเพิ่มเลเยอร์แข็งบาง ๆ เพื่อต่อสู้กับการสึกหรอความร้อนและขอบที่สร้างขึ้น . การเคลือบที่พบมากที่สุด ได้แก่ ::

การเคลือบที่ดีสามารถอายุการใช้งานสองเท่าหรือสามเท่า . แต่การเคลือบเพิ่มค่าใช้จ่ายดังนั้นใช้มันเฉพาะเมื่อความเร็วหรือการสวมใส่ปรับค่าใช้จ่ายเพิ่มเติม .

คู่มือการเลือกเครื่องตัด

การเลือกเครื่องตัดที่เหมาะสมสามารถรู้สึกท่วมท้น แต่คุณสามารถ จำกัด สนามได้ให้แคบลงด้วยห้าขั้นตอนที่ชัดเจน .

●รู้วัสดุ: อลูมิเนียมชอบ helix คาร์ไบด์สูงที่มีขลุ่ยขัดเงาและไม่มีการสะสม . สแตนเลสรักขอบคม, เกลียวที่ต่ำกว่าและการเคลือบ tialn . เหล็กหล่อต้องการ

●กำหนดการดำเนินการ: ความต้องการความต้องการความแข็งแรงและพื้นที่ชิป การตกแต่งต้องมีขอบคมและขลุ่ยมากมาย . กระเป๋าที่เข้าถึงได้ยาวนานต้องการจมูกลูกคอลง .

●จับคู่เครื่อง: โรงสีเดสก์ท็อปขนาดเล็กไม่สามารถหมุนโรงสีใบหน้า 100 มม. . ตรวจสอบพลังงานแกนหมุนช่วงความเร็วและขนาดตัวยึดเครื่องมือก่อนที่คุณจะเลือก .

●ความเร็วและชีวิตสมดุล: คาร์ไบด์ตัดเร็วขึ้น แต่ถ้าคุณทำงานช้า HSS อาจใช้เวลานานกว่าดอลลาร์ต่อดอลลาร์ . ดูที่รอบเวลาเวลาเปลี่ยนเครื่องมือและงบประมาณ .

●ขอคำแนะนำจากซัพพลายเออร์: ผู้สร้างเครื่องตัดเผยแพร่ความเร็วและตารางฟีด . เริ่มต้นจากนั้นทดสอบและปรับบนเครื่องของคุณ .}

การตัดข้อมูลพื้นฐาน

คุณจะได้ยินคำศัพท์หลักสามคำเมื่อคุณตั้งค่าเครื่องตัดสี: ความเร็วในแกนหมุนอัตราการป้อนและความลึกของการตัด .}

●Spindle Speed ​​(RPM) บอกว่ามีกี่เทิร์นคัตเตอร์ทำต่อนาที . เพื่อค้นหาแบ่งความเร็วในการตัดที่ต้องการโดยเส้นรอบวงของเครื่องตัด .}

●อัตราฟีด (มม./นาที) บอกว่าปลายเครื่องมือจะเดินทางผ่านงาน . ได้เร็วแค่ไหนคูณฟีดต่อฟันด้วยจำนวนฟันและ RPM .}

●ความลึกของการตัด (แกนและรัศมี) บอกว่าลึกแค่ไหนและกว้างแค่ไหนที่คุณตัดแต่ละผ่าน .

ใช้ start-maybe อนุรักษ์นิยม 70 % ของค่าแผนภูมิ-จากนั้นนาฬิกาชิปและเสียงตัด . ชิปมันวาวที่สดใสหมายถึงความเร็วหรือฟีดอาจต่ำเกินไป . ชิปสีน้ำเงินที่น่าเบื่อบนเหล็กหมายถึงความร้อนสูงเกินไป . เรียนรู้

การควบคุมชิป

ชิปแสดงสุขภาพของการกัดใด ๆ ที่ตัด . คุณต้องการชิปสั้นม้วนงอที่ชัดเจนและไม่อุดตันฟลุต . ชิปยาวที่มีความยาวสามารถแยมได้

●เลือกจำนวนฟลุตที่เหมาะสม: โลหะอ่อนต้องการขลุ่ยกว้างสำหรับการไหลของชิป .

●เพิ่มสารหล่อเย็นหรือการระเบิดของอากาศ: เจ็ทที่แข็งแกร่งกวาดชิปออกจากการตัด .

●ใช้เบรกเกอร์ชิป: เม็ดมีดและโรงงานหยาบจำนวนมากมีรอยบากที่ม้วนชิปแน่น .

●ปรับฟีด: ชิปที่หนากว่าจะแตกง่ายกว่าชิ้นบาง ๆ .

เมื่อคุณได้ยินเสียงแหลมหรือดูควันหยุดชั่วคราวชิปล้างและแก้ไขการตั้งค่าของคุณ . อย่าผ่านแยมด้วยพลังเดรัจฉาน คุณจะทำลายทั้งตัวตัดและชิ้นส่วน .

การถือเครื่องมือ

แม้แต่เครื่องตัดที่สมบูรณ์แบบก็ล้มเหลวหากคุณยึดมันผิด . ผู้ถือเครื่องมือจะต้องจับด้วยแรงพอที่จะหยุดลื่นได้

ทำความสะอาดก้านและตัวยึดทุกครั้งที่คุณสลับเครื่องมือ . แม้แต่จุดสกปรกก็สามารถลดความสมดุลทำให้เกิดการไหลออกและทำลายพื้นผิวเสร็จ .

การบำรุงรักษาคัตเตอร์

●เครื่องมือที่คมชัดประหยัดเงิน: เครื่องมือที่น่าเบื่อเสียเวลาและชิ้นส่วนที่เป็นเศษซาก . ทำตามขั้นตอนเหล่านี้เพื่อให้มีดในรูปทรง:

●ตรวจสอบขอบภายใต้แสง: จุดที่สว่างและเงางามบนการสึกหรอของสัญญาณขอบ .

●ตรวจสอบ Runout: วางตัวบ่งชี้การหมุนบนเครื่องตัดและหมุนด้วยมือ . มากกว่า 0 . 02 มม. runout ทำให้ชีวิตสั้นลง

●แทนที่หรือ regrind เร็ว: เครื่องตัดที่ดูดีอาจเปิดหม่าบนผ่านถัดไปและทำลาย . ร้านค้าหลายแห่งหมุนเครื่องมือออกไปที่ชุดการสึกหรอของชุดแทนที่จะยืดอายุ .}

●เก็บคัตเตอร์ในถาดโฟม: อย่าโยนมันหลวมในกล่อง .

●Log Tool Life: เขียนชั่วโมงหรือชิ้นส่วนตัด . ในครั้งต่อไปวางแผนการแลกเปลี่ยนเวลาที่เหมาะสมก่อนที่ปัญหาจะเกิดขึ้น .

บทสรุป

เครื่องมือคัตเตอร์สีมิลลิ่งอาจดูเรียบง่ายในครั้งแรก แต่พวกเขารวมวิทยาศาสตร์วัสดุขั้นสูงเรขาคณิตที่ชาญฉลาดและวิศวกรรมความแม่นยำ . เมื่อคุณเรียนรู้ว่าเครื่องตัดที่เหมาะกับงานแต่ละงานวิธีการตั้งค่าความเร็วและอาหารและวิธีการดูแลเครื่องมือของคุณ คุณเปิดเครื่องกัดคุณจะรู้ว่าเครื่องมือใดที่จะโหลดและทำไมการเปลี่ยนสต็อกดิบให้เป็นชิ้นส่วนที่สมบูรณ์แบบด้วยความมั่นใจและทักษะ .
